Precisão não é detalhe
Calibração, método e validação técnica definem a diferença entre diagnóstico consistente e retrabalho no campo

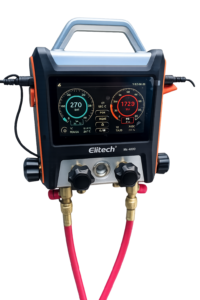

Instrumentos descalibrados produzem diagnósticos equivocados. No campo, o técnico é o controlador do sistema e os instrumentos são seus sensores. Se a medição está errada, a decisão também estará. Pressão, temperatura, corrente elétrica, vácuo e carga de fluido refrigerante orientam cada ajuste no sistema. Quando o manifold apresenta desvio, o vacuômetro não mede corretamente em mícrons ou a balança digital oscila, o resultado deixa de ser técnico e passa a ser tentativa.
Para o professor Rafael Ferreira, proprietário da Oficina Refrigeração, a confiabilidade da medição não é etapa acessória do serviço, mas o seu fundamento. Com atuação na formação de técnicos e experiência prática em campo, ele defende que o primeiro critério para confiar em qualquer leitura é a validação comparativa. “A forma mais segura é testar o instrumento com outro devidamente calibrado. A comparação direta reduz a margem de dúvida”, afirma.
Segundo ele, embora a calibração periódica em laboratório seja indispensável, o profissional precisa adotar verificações operacionais na rotina. Conferir o retorno ao zero no manifold, zerar a balança antes da carga, validar o vacuômetro e, sempre que possível, manter um instrumento de referência para comparação cruzada são procedimentos que evitam decisões baseadas em leitura imprecisa. “Em campo, a experiência também ajuda. A percepção de funcionamento do sistema permite avaliar se aquela medição é coerente com o comportamento real do equipamento.”
No ajuste de superaquecimento e sub-resfriamento, pequenas variações podem comprometer o balanceamento termodinâmico. Ferreira explica que o ideal é não haver desvio, mas reconhece que aferições na casa do décimo são praticamente desprezíveis para fins de cálculo. “Algo em torno de 0,5 PSIG ou 0,5°C pode ser considerado aceitável. Acima disso, já começa a interferir no diagnóstico.”
Ele chama atenção para o impacto direto dessas variações na eficiência energética, no retorno de líquido ao compressor e na estabilidade do sistema. Um erro aparentemente pequeno em pressão ou temperatura pode levar a ajustes indevidos de válvula de expansão, interpretações equivocadas sobre carga de fluido e conclusões erradas sobre desempenho do condensador ou evaporador.
Na etapa de evacuação, Rafael é categórico ao afirmar que não existe validação sem vacuômetro. “A aferição deve ser feita em mícrons. É o que os fabricantes indicam e é a única forma segura de avaliar a qualidade do vácuo.” O instrumento deve ser posicionado no ponto mais distante da bomba, justamente para medir a condição mais crítica do sistema. Medições realizadas próximas à bomba podem mascarar restrições ou umidade residual na linha.
O procedimento não termina ao atingir o valor desejado. Após alcançar patamares abaixo de 500 mícrons, podendo chegar a 250 mícrons em aplicações mais exigentes, a bomba deve ser desligada para teste de estabilidade. “Aguardamos cerca de 30 minutos. Um sistema estanque tende a estabilizar”. Se a leitura permanece até 500 mícrons, o vácuo é considerado satisfatório. Até 800 mícrons pode ser aceitável, dependendo da aplicação. Valores acima de 1.200 mícrons indicam possível presença de umidade. Acima de 2.000 mícrons, o cenário aponta para entrada de ar ou vazamento.
Imprecisão
A experiência acumulada em sala de aula e no atendimento a sistemas reais também sustenta os alertas que ele faz sobre o custo da imprecisão. Rafael relata caso em que um instrumento digital apresentava alto desvio de pressão, comprometendo o balanceamento de superaquecimento e sub-resfriamento. Após diversas tentativas de ajuste sem resultado, a equipe recorreu a um instrumento analógico para conferência. A diferença de leitura foi significativa. O impacto foi um dia de operação perdido, prejuízo financeiro e desgaste com o cliente. “Falsas leituras levam a decisões erradas. E o retrabalho quase sempre custa mais do que a calibração.”
Em sistemas cuja carga é especificada por massa, a balança é determinante, mas não suficiente. Rafael recomenda validar as variáveis operacionais: pressão de sucção e descarga, temperaturas de insuflamento e retorno, superaquecimento, sub-resfriamento, corrente elétrica e tensão de alimentação. Nem todos os sistemas informam carga exata por massa, exigindo ajuste por balanceamento termodinâmico. Esses parâmetros, ressalta, devem ser consultados nas orientações do fabricante e no envelope de operação do compressor.
Ao tratar da calibração, ele não relativiza. Todos os instrumentos exigem controle metrológico periódico. Os digitais, no entanto, demandam atenção redobrada por serem mais sensíveis a impactos, variações ambientais e falhas de alimentação. Baterias descarregadas, sensores expostos à umidade e quedas podem alterar medições sem que o profissional perceba.
Além dos instrumentos, Rafael observa que a execução mecânica influencia diretamente as leituras. Flanges mal conformadas, rebarbas internas, ausência de nitrogênio na brasagem e restrições na tubulação alteram perda de carga e comportamento do sistema. Mais tarde, esses efeitos aparecem como leituras inconsistentes, quando a origem está na montagem.
A prática de registrar datas de calibração, manter cronograma de aferições e utilizar padrões de referência transforma procedimento em método. No campo, medir corretamente não é diferencial. É requisito técnico.

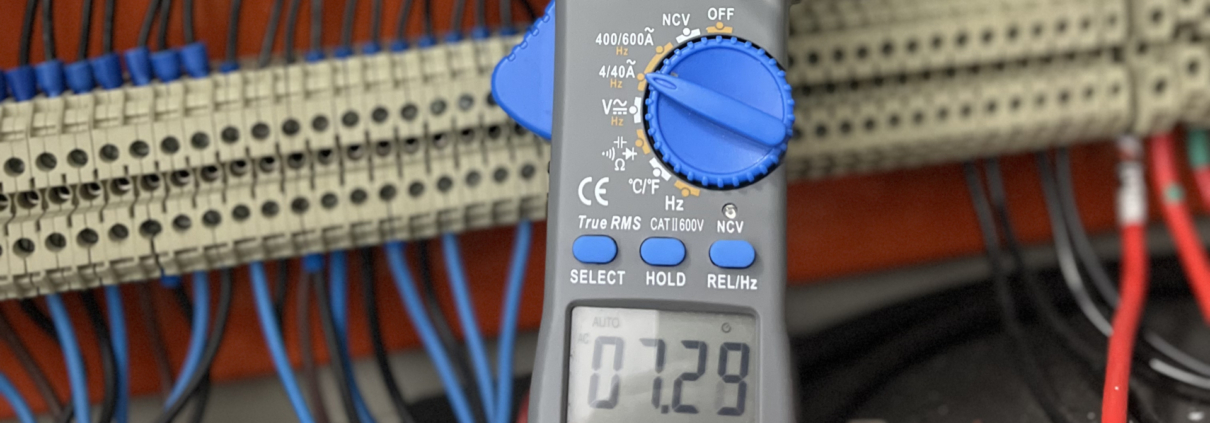

Confiabilidade combina leitura de instrumentos, interpretação de circuito e procedimento seguro de aferição
Resumen (español)
Instrumentos descalibrados comprometen el diagnóstico en sistemas de refrigeración y climatización, afirma Rafael Ferreira, propietario de Oficina Refrigeração. El profesor sostiene que la validación comparativa, la calibración periódica y las verificaciones operativas en campo son esenciales para garantizar mediciones confiables de presión, temperatura y vacío en micrones. Desvíos mínimos pueden afectar el sobrecalentamiento, el subenfriamiento, la eficiencia energética y la estabilidad del sistema, generando retrabajos y pérdidas financieras.
Summary (English)
Miscalibrated instruments can compromise diagnostics in refrigeration and HVAC systems, according to Rafael Ferreira, owner of Oficina Refrigeração. He states that comparative validation, periodic laboratory calibration and routine field checks are essential to ensure reliable pressure, temperature and micron vacuum readings. Small deviations may affect superheat, subcooling, energy efficiency and system stability, leading to rework and financial losses.
